产品中心
详细介绍
| 品牌 | 唯锐科技 | 价格区间 | 面议 |
|---|---|---|---|
| 产地类别 | 国产 | 应用领域 | 综合 |
01 TEC 高低温老化测试台功能
本产品包括 TEC 高低温台和水冷温控仪两部分 ，采用半导体制冷片作为制冷加热器 ，构建高低温 测试平台 ，可为微显示品、 LED、晶圆、芯片、探测器、传感器、光电倍增管等产品进行快速高低温 测试。

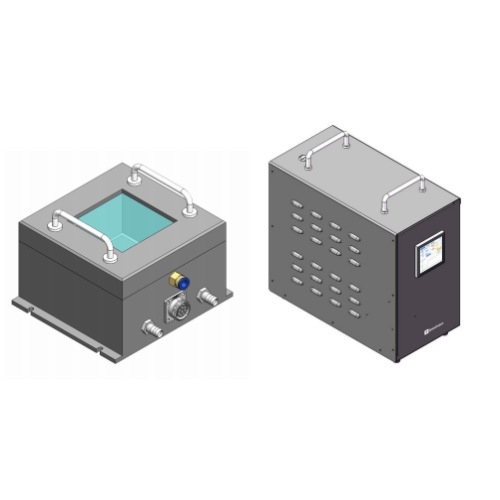

TEC 高低温台（左）和水冷温控仪（右） (产品功能有迭代 ，请以实物为准)
02 TEC 高低温老化测试台特点
● 变温快速 ，极大加快高低温老化速度；
● 占地空间小 ，方便移动；
● 控温稳定度高， ±0.1℃或±0.01℃ ;
● 控制温度范围-40~140℃ , 其它范围可定制；
● 平面温度均匀性低于±0.1℃ ;
● 温控具有过流、过压、过温保护；
● 散热方式：水冷；
● 可根据客户需要定制整套温控系统。
03 测试台参数表
TEC 高低温台（左：单平台；右：多平台）（可根据客户需求定制）
参数 | 型号 | 单位 |
TECP（可根据客户需求定制） | ||
平台尺寸 | 50×50（其它尺寸可以定制） | mm |
内置传感器 | PT1000 |
|
温度变化范围 | -40~140 | ℃ |
温度变化速率 | 0~10℃/min | ℃ |
供电要求 | ＜12V，＜10A |
|
盒子尺寸 | 150*150*100（可定制） | mm |
重量 | ≈2 | kg |
工作环境温度范围 | -10~50 | °C |
工作环境湿度范围 | 0~98,无冷凝 | %RH |
工作环境其它要求 | 大气压：80~110Kpa |
|
储存温度范围 | -40~70 | °C |
04 水冷温控仪参数表
水冷温控仪
参数 | 型号 | 单位 | |||||
WCTC115L | WCTC115 | WCTC215L | WCTC215 | ||||
支持传感器 | NTC/PT1000/PT100 |
| |||||
支持测温范围 | -200~850 | ℃ | |||||
测温灵敏度 | 0.001 | 0.0001 | 0.001 | 0.0001 | ℃ | ||
环境温度引起的测温漂移 | 0.0001 | ℃/℃ | |||||
控温稳定性 （与您温控结构设计相关） | ±0.01 | ±0.001 | ±0.01 | ±0.001 | °C | ||
通信方式 | 485 串口(支持 Modbus 和 ASCII 码两种通信协议) |
| |||||
供电电压要求 | AC180~264V, 47~63Hz |
| |||||
输出极性 | 双向、单向可选 |
| |||||
输出通道数 | 1 |
| |||||
最大允许输出电压 | 可设置 |
| |||||
输出电流范围 | 0~ ±7A/通道 | 0~ ±15A/通道 0-±80A/SSR 固态继电器 |
| ||||
输出电流极限 | ±10 | ±20 | A | ||
电路板过热保护 | 有 |
| |||
断电记忆功能 | 有 |
| |||
PID 参数 | 支持自整定/用户可调整 |
| |||
尺寸 | 400*200*350 | mm | |||
重量 | ≈3 | kg | |||
工作环境温度范围 | -55~60 | °C | |||
工作环境湿度范围 | 0~98 | %RH | |||
工作环境其它要求 | 大气压：80~110Kpa |
| |||
储存温度范围 | -40~70 | °C | |||
05 接线端子介绍
TEC 高低温台接线端子 水冷温控仪背面板接线端子
06 屏幕和电脑界面（通信协议请联系工程师）
触摸显示屏图
温控仪电脑软件界面
07 选型表
型号 | 稳定度 (℃)@20℃ | 支持传感器 类型 | 通道 数量 | 驱动能力@24V | 供电 | 尺寸 (mm) | 特点 |
WCTC115L | ±0.01 | NTC PT | 1 | ±7A/通道 | 220V AC | 340*240 *128 | 双通道 ，中电流 |
WCTC115 | ±0.001 | NTC PT | 1 | ±7A/通道 | 220V AC | 340*240 *128 | 双通道 ，中电流 |
WCTC215L | ±0.01 | NTC PT | 2 | ±15A/通道 ±80A/固态继电器法 | 220V AC | 340*240 *128 | 双通道 ，大电流， 支持固态继电器 |
WCTC215 | ±0.001 | NTC PT | 2 | ±15A/通道 ±80A/固态继电器法 | 220V AC | 340*240 *128 | 双通道 ，大电流， 支持固态继电器 |
WCTC115/215 配套温度传感器测温范围和灵敏度（单位℃)
灵敏度 | NTC (500k B4250) | NTC (100k B3950) | NTC (10k B3950) | NTC (1k B3470) | PT1000 | PT100 |
≤±0.001℃ | 60~300℃ | 25~210℃ | -20~150℃ | -60~70℃ | -200~800℃ | —— |
≤±0.01℃ | 60~470℃ | 25~350℃ | -20~200℃ | -60~110℃ | —— | -200~800℃ |
≤±0.1℃ | 60~550℃ | 25~500℃ | -20~290℃ | -60~180℃ | —— | —— |
WCTC115L/215L 配套温度传感器测温范围和灵敏度（单位℃)
灵敏度 | NTC (500k B4250) | NTC (100k B3950) | NTC (10k B3950) | NTC (1k B3470) | PT1000 | PT100 |
≤±0.01℃ | 60~400℃ | 25~290℃ | -20~180℃ | -60~100℃ | -200~800℃ | —— |
≤±0.1℃ | 60~550℃ | 25~430℃ | -20~280℃ | -60~130℃ | —— | -200~800℃ |
≤±1℃ | —— | 25~550℃ | —— | -60~180℃ | —— | —— |
